راهنمای جعبه فیوز تیبا ، ساینا و تیبا2

تصویر جعبه فیوز تیبا ، ساینا و تیبا2 | راهنمای جعبه فیوز تیبا ، ساینا و تیبا2

جعبه فیوز تیبا ، ساینا ، تیبا 2

سه خودرو تیبا ، ساینا و تیبا 2 دارای جعبه فیوزهای مشابه هستند در این مقاله توضیح کاملی درباره مکان قرارگیری فیوز های این خودروها میدهیم.

جعبه فیوز تیبا ، ساینا ، تیبا 2 کجاست؟

خودرو های فوی دارای دو جعبه فیوز می باشند یکی در داخل اتاق خودرو بر روی داشبورد و در کنار سمت چپ فرمان خودرو قرار میگیرد و دومی در داخل محفظه موتور و زیر کاپوت خودرو قرار دارد.

محل قرارگیری جعبه فیوز داخلی خودرو تیبا ، ساینا و تیبا 2

محل قرارگیری جعبه فیوز داخلی خودرو تیبا ، ساینا و تیبا 2

**توجه سایت ما صرفا از مطالب موجود در اینترنت این مقاله را تهیه کرده لطفا جهت سوال در مورد فیوز و سایر مشکلات خودرو با ما تماس نگیرید**

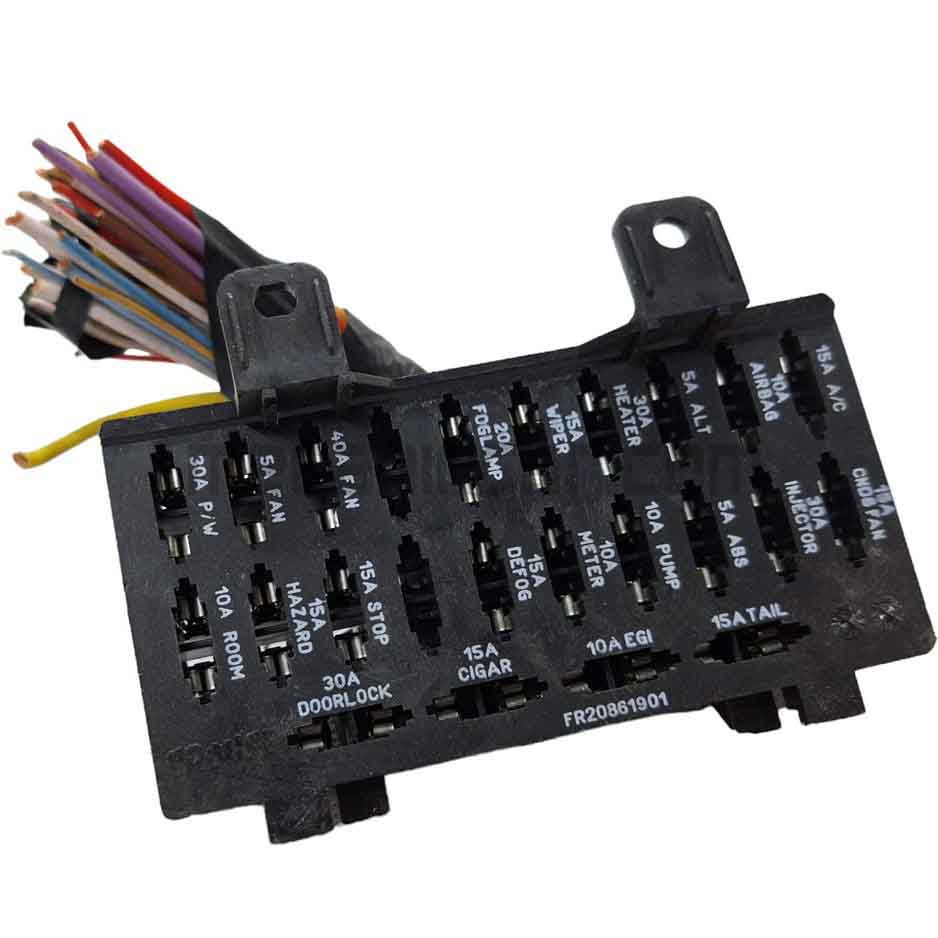

راهنمای تصویری جعبه فیوز داخل کابین تیبا ، ساینا و تیبا 2

راهنمای تصویری جعبه فیوزه داخل کابین تیبا ، ساینا و تیبا 2

1-P/W = فیوز شیشه بالابر برقی تیبا ، ساینا و تیبا2 (30 آمپری)

2-FAN = فیوز فن رادیاتور تیبا ، ساینا و تیبا2 (40 آمپری)

3-FOG = فیوز چراغ مه شکن جلو تیبا ، ساینا و تیبا2 (20 آمپری)

4-WIPER = فیوز برف پاک کن و شیشه شوی جلو تیبا ، ساینا و تیبا2 (15 آمپری)

5-HEATER = فیوز بخاری تیبا ، ساینا و تیبا2 (30 آمپری)

6-ALT = فیوز آلترناتور تیبا ، ساینا و تیبا2 (5 آمپری)

7- AIR BAG = فیوز کیسه هوای ایمنی تیبا ، ساینا و تیبا2 (10 آمپری)

8-A/C = فیوز کولر و تهویه تیبا ، ساینا و تیبا2 (15 آمپری)

9-ROOM = فیوز حافظه پخش، حافظه ساعت، چراغ های کابین و چراغ صندوق عقب تیبا ، ساینا و تیبا2 (10 آمپری)

10-HAZARD = فیوز فلاشر تیبا ، ساینا و تیبا2 (15 آمپری)

11-STOP = فیوز چراغ ترمز، بوق تیبا ، ساینا و تیبا2 (15 آمپری)

RELAY-FAN = فیوز رله فن رادیاتور تیبا ، ساینا و تیبا2 (5 آمپری)

12-DEF = فیوز گرمکن شیشه عقب تیبا ، ساینا و تیبا2 (15 آمپری)

13-METER = فیوز چراغ های صفحه کیلومتر، درجه های آمپر، چراغ راهنما، چراغ دنده عقب تیبا ، ساینا و تیبا2 (10 آمپری)

14-PUMP = فیوز پمپ بنزین تیبا ، ساینا و تیبا2 (10 آمپری)

15-ABS = فیوز سیستم ترمز ABS تیبا ، ساینا و تیبا2 (10 آمپری)

16-INJECTION = فیوز انژکتور تیبا ، ساینا و تیبا2 (30 آمپری)

17-CNDS FAN = فیوز فن کندانسور تیبا ، ساینا و تیبا2 (15 آمپری)

18-DOOR LOCK = فیوز قفل مرکزی تیبا ، ساینا و تیبا2 (30 آمپری)

19-CIGAR= فیوز فندک، ساعت، رادیو پخش تیبا ، ساینا و تیبا2 (15 آمپری)

20-EGI = فیوز واحد کنترل موتور تیبا ، ساینا و تیبا2 (10 آمپری)

21-TAILGATE = فیوز چراغ خطر، چراغ نمره، چراغ کوچک جلو تیبا ، ساینا و تیبا2 (15 آمپری)

**توجه سایت ما صرفا از مطالب موجود در اینترنت این مقاله را تهیه کرده لطفا جهت سوال در مورد فیوز و سایر مشکلات خودرو با ما تماس نگیرید**



ادامه مطلب
انواع باتری خودرو ، بهترین نوع کدام است؟

راهنمای تصویری جعبه فیوز دوم داخل محفظه موتور کابین تیبا ، ساینا و تیبا 2

جعبه رله و فیوزهای داخل محفظه موتور



شماره رله / فیوز مدارهای تغذیه شونده ظرفیت
1 تهویه مطبوع ۱ (A/C) رله 30 آمپر
2 تهویه مطبوع ۲ (A/C) رله 30 آمپر
3 تهویه مطبوع ۳ (A/C) رله 30 آمپر
4 بوق (HORN) رله 30 آمپر
5 چراغ مه‌شکن جلو (Fr FOG) رله 30 آمپر
6 چراغ شیشه گرم‌کن عقب (REAR DEF) رله 30 آمپر
7 فن رادیاتور دور بالا (HI SPEED FAN) رله 30 آمپر
8 فن رادیاتور دور پایین (LOW SPEED FAN) رله 30 آمپر
9 چراغ مه‌شکن عقب (Rr FOG) رله 30 آمپر
10 رله دوبل (DUAL RELAY) رله 30 آمپر
12 ترمز ABS فیوز 40 آمپر
13 چراغ مه شکن عقب، چراغ جلو فیوز 30 آمپر
14 واحد کنترل موتور فیوز 30 آمپر
15 ترمز ABS فیوز 30 آمپر
نکات مهم هنگام تعویض فیوزهای تیبا ، ساینا و تیبا 2

• سوئیچ استارت را ببندید و همه تجهیزات برقی را خاموش کنید

• در جعبه فیوز را باز کرده و با توجه به جدول راهنما، به دنبال فیوز معیوب بگردید

• انبرک قرار گرفته در جعبه فیوز را خارج کنید و به کمک آن فیوز معیوب را از جای خود بیرون بکشید فیوز سوخته از قطع بودن سیم آن قابل تشخیص است.

• فیوز سوخته را با یک فیوز مشابه یا ضعیف تر تعویض کنید توجه کنید حتما از فیوز هم ظرفیت و نوع یکسان جهت تعویض فیوز سوخته استفاده نمائید.

•استفاده از فیوز با ظرفیت بالاتر از حد مجاز ممکن است باعث بروز خسارت یا حتی آتش سوزی شود.

ادامه مطلب
تصویر جعبه فیوز سمند | راهنمای جعبه فیوز سمند

•حتی بصورت موقتی نیز ، از سیم به جای فیوز استفاده ننمائید. این عمل می تواند باعث صدمه دیدن سیم کشی یا حتی آتش سوزی گردد.

• اگر فیوز تعویضی مجددا سوخت، نشان می دهد که در سیستم الکتریکی خودرو مشکلی وجود دارد بنابراین از سیستم الکتریکی مربوطه استفاده نکنید و برای رفع مشکل به یک تعمیرگاه مجاز مراجعه کنید
