معرفی جعبه فیوز سورن، محل قرارگیری آن، انواع فیوزهای آن ، نقشه جعبه فیوز و مراحل تعویض فیوز

معرفی جعبه فیوز سمند سورن، محل قرارگیری آن، انواع فیوزهای آن ، نقشه جعبه فیوز و مراحل تعویض فیوز

جعبه فیوز سمند سورن یکی از اجزای مهم در سیستم برق خودرو سورن است که نقش حیاتی در ایمنی و عملکرد صحیح مدارهای الکتریکی این خودرو ایفا می‌کند. این قطعه از فیوزهای مختلفی تشکیل شده است که هر کدام وظیفه محافظت از یک مدار الکتریکی خاص را بر عهده دارند. وظیفه اصلی جعبه فیوز، محافظت از مدارهای الکتریکی خودرو در برابر اضافه‌بار یا اتصال کوتاه است. در صورتی که جریان برق در هر کدام از مدارهای خودرو بیش از حد مجاز شود، فیوز مربوطه عمل کرده و مدار را قطع می‌کند تا از آسیب به تجهیزات الکتریکی جلوگیری شود.

محل قرارگیری جعبه فیوز سمند سورن

در خودروی سورن، جعبه فیوز در دو محل اصلی قرار دارد:

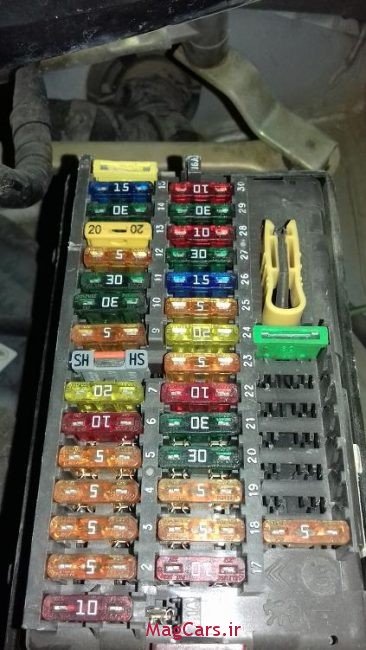

– جعبه فیوز داخلی: این جعبه معمولاً زیر داشبورد، نزدیک به فرمان و در سمت چپ راننده قرار دارد. وظیفه این جعبه فیوز، کنترل و محافظت از مدارهایی است که با سیستم‌های داخلی خودرو مانند چراغ‌های جلو، سیستم صوتی، تهویه مطبوع و سایر وسایل الکتریکی داخلی مرتبط هستند.

شماره فیوز شدت جریان عملکرد
1 40A
فیوز تغذیه برق سونیج استارت سمند سورن
2 30A
فیوز رله مه شکن جلو / بوق سمند سورن
3 40A
فیوز تغذیه برق رابط سیستم های درونی BCM سمند سورن
4 30A
فیوز تغذیه برق رابط سیستم های درونی BCM سمند سورن
5 40A
فیوز فن دور تند سمند سورن
6 30A
فیوز فن دور کند سمند سورن
7 30A
فیوز ترمز ABS سمند سورن
8 40A
فیوز ترمز ABS سمند سورن
9 رزرو
10 20A
فیوز تغذیه نود جلو سمند سورن
11 15A
فیوز تغذیه نود جلو سمند سورن
12 30A
فیوز رله برف پاک کن جلو/عقب و رله پمپ شیشه شوی سمند سورن
13 رزرو
14 30A
فیوز تغذیه رله دوبل سمند سورن
15 10A
فیوز تغذیه پمپ سوخت سمند سورن
16 10A
فیوز تغذیه یونیت موتور سمند سورن
17 رزرو
18 رزرو
19 رزرو
20 رزرو

چیدمان رله‌های جعبه فیوز سورن

ادامه مطلب
تصویر جعبه فیوز پژو پارس | راهنمای جعبه پژو پارس
شماره رله عملکرد شدت جریان -نوع
RL Ya
فیوز رله کنترل موتور سمند سورن
30A – 1 Contact
RL Yb
 فیوز رله پمپ بنزین سمند سورن
30A – 1 Contact
RL Y1
 فیوز رله مه شکن سمند سورن
30A – 1 Contact
RL Y2
 فیوز رله بوق سمند سورن
30A – 1 Contact
RL Y3
 فیوز رله برف پاک کن جلو سمند سورن
30A – 2 Contact
RL Y4
 فیوز رله برف پاک کن جلو سمند سورن
30A – 2 Contact
RL Y5
 فیوز رله فن دور تند سمند سورن
40A – 1 Contact
RL Y6
 فیوز رله فن دور تند سمند سورن
30A – 1 Contact
RL Y7
 فیوز رله فن دور تند سمند سورن
30A – 2 Contact
RL Y8
 فیوز رله پمپ شیشه شوی سمند سورن
30A – 1 Contact

جعبه فیوز موتور سمند سورن (جعبه فیوز اصلی): این جعبه درون محفظه موتور و معمولاً نزدیک به باتری قرار دارد. این جعبه فیوز وظیفه محافظت از مدارهای حیاتی خودرو را دارد که به طور مستقیم با موتور و سیستم‌های مرتبط با آن مانند سیستم شارژ، استارت و فن‌های خنک‌کننده موتور در ارتباط هستند.

شماره فیوز شدت جریان عملکرد
F21 20A
فیوز تغذیه صندلی برقی سمند سورن
F22 10A
فیوز تغذیه سونیج اصلی (وضیعت دو) یوتیت کیسه هوا و سیستم تهویه سمند سورن
F23 10A
فیوز تغذیه سونیج اصلی (وضیعت اول) فندک سمند سورن
F24 10A
فیوز تغذیه سونیج اصلی – وضیعت اول (تحریک رله بخاری-رادیو-چراغ ترمز فود جلو فود مرکزی و جلو امپر) سمند سورن
F25 10A
فیوز تغذیه دایم رادیو سمند سورن
F26 20A
فیوز تغذیه ود مرکزی سمند سورن
F27 20A
فیوز تغذیه ود مرکزی سمند سورن
F28 30A
فیوز تغذیه نود مرکزی و تحریک رله محرک درب عقب سمند سورن
F29 30A
فیوز شیشه بالابر عقب سمند سورن
F30 30A
فیوز تغذیه نود مرکزی(شیشه بالابر جلو) سمند سورن
F31 30A
فیوز شیشه گرمکن عقب سمند سورن
F32 30A
فیوز تغذیه فن بخاری سمند سورن
F33 30A
فیوز استارت موتور سمند سورن
F34 10A
فیوز تغذیه سونیج اصلی (وضیعت دو) ایموبیلایزر – کالکتور عیب یابی – جلو امپر سنسور فشار گاز کولر – یوتیت موتور سمند سورن
F35 5A
فیوز تغذیه سونیج اصلی (وضیعت دو) – سیستم ضد قفل ترمز ABS سمند سورن
F36 10A
فیوز تغدیه باتری ایموبیلایزر – کالکتور – عیب یابی – جلو امپر سمند سورن
چیدمان رله‌های جعبه فیوز سورن
شماره رله عملکرد رله شدت جریان- نوع
RLY1
RLY2 محرک برقی در صندوق عقب 30A – 1 Contact
RLY3 گرمکن شیشه عقب اینه ها 30A – 1 Contact
RLY4 رله فن دستگاه پویه مطبوع 30A – 2 Contact
RLY5 شیشه بالابر عقب سمت چپ 30A – 2 Contact
RLY6 شیشه بالابر عقب سمت چپ 30A – 2 Contact
RLY7 شیشه بالابر عقب سمت راست 30A – 2 Contact
RLY8 شیشه بالابر عقب سمت راست 30A – 2 Contact
  1. انواع فیوزهای جعبه فیوز سورن
    فیوزهای موجود در جعبه فیوز سورن از نظر نوع و جریان تحملی به چند دسته تقسیم می‌شوند:
    – فیوزهای تیغه‌ای (Blade Fuse): این نوع فیوزها متداول‌ترین نوع فیوز در خودروها هستند و در جعبه فیوز سورن نیز به کار رفته‌اند. این فیوزها دارای یک بدنه پلاستیکی رنگی و دو پایه فلزی هستند که جریان برق از طریق آن‌ها عبور می‌کند. هر رنگ فیوز نشان‌دهنده ظرفیت جریان آن است (مثلاً فیوز قرمز 10 آمپر و فیوز آبی 15 آمپر).
    – فیوزهای مینی (Mini Blade Fuse): این نوع فیوزها مشابه فیوزهای تیغه‌ای هستند، اما در اندازه کوچک‌تر و برای مدارهای با جریان کمتر استفاده می‌شوند.
    – فیوزهای ماکسی (Maxi Blade Fuse): این فیوزها برای مدارهایی با جریان بالاتر مانند استارت یا سیستم‌های تهویه مطبوع خودرو به کار می‌روند.
ادامه مطلب
جعبه فیوز تیبا: نقش، عملکرد و راهنمای استفاده

جعبه فیوز پراید
3. نقشه جعبه فیوز سورن
هر یک از فیوزهای موجود در جعبه فیوز سورن وظیفه محافظت از یک مدار خاص را بر عهده دارند. در کنار جعبه فیوز یا در دفترچه راهنمای خودرو، نقشه جعبه فیوز به صورت کامل ارائه شده است که در آن محل دقیق هر فیوز و مدار مربوطه مشخص شده است. این نقشه به راننده کمک می‌کند تا در صورت بروز مشکل در هر مدار، بتواند فیوز معیوب را شناسایی و تعویض کند.
4. مراحل تعویض فیوز
تعویض فیوزهای جعبه فیوز سورن فرآیندی ساده است که می‌تواند توسط خود راننده انجام شود. مراحل به شرح زیر است:
1. تشخیص مشکل: ابتدا باید مدار معیوب و فیوز مربوطه را شناسایی کنید. برای این کار می‌توانید از نقشه جعبه فیوز استفاده کنید و فیوز مشکوک را بررسی کنید.
2. برداشتن فیوز معیوب: پس از شناسایی فیوز معیوب، با استفاده از انبرک مخصوص (که معمولاً درون جعبه فیوز قرار دارد) فیوز را از جای خود خارج کنید. اگر فیوز سوخته باشد، نوار فلزی داخل آن قطع شده است.
3. نصب فیوز جدید: فیوز سوخته را با فیوزی با همان ظرفیت جایگزین کنید. توجه داشته باشید که استفاده از فیوز با ظرفیت کمتر یا بیشتر ممکن است به مدار الکتریکی آسیب بزند.
4. آزمایش مدار: پس از تعویض فیوز، مدار مربوطه را بررسی کنید تا مطمئن شوید که مشکل رفع شده است.
5. نکات ایمنی و توصیه‌ها
– استفاده از فیوز با ظرفیت مناسب: استفاده از فیوز با آمپراژ نامناسب می‌تواند به مدارهای الکتریکی خودرو آسیب بزند و خطر آتش‌سوزی را به همراه داشته باشد.
– بررسی دوره‌ای فیوزها: بهتر است به صورت دوره‌ای فیوزهای خودرو را بررسی کنید تا از سالم بودن آن‌ها مطمئن شوید. این کار می‌تواند از بروز مشکلات بزرگ‌تر در آینده جلوگیری کند.
– فیوزهای یدکی: همواره چند فیوز یدکی با ظرفیت‌های مختلف در خودرو به همراه داشته باشید تا در صورت سوختن فیوز، بتوانید به سرعت آن را تعویض کنید.
نتیجه‌گیری
جعبه فیوز در خودروی سمند سورن یک بخش حیاتی از سیستم الکتریکی است که وظیفه حفاظت از مدارها در برابر اضافه‌بار و اتصال کوتاه را بر عهده دارد. شناخت صحیح از محل قرارگیری، نقشه جعبه فیوز و نحوه تعویض فیوزهای سوخته می‌تواند به رانندگان کمک کند تا در مواقع ضروری از بروز مشکلات بزرگ‌تر جلوگیری کنند.
